Kuidas hankida täppissulameid lennunduse navigatsiooni-, juhtimis- ja juhtimissüsteemide jaoks?



Põhiloogika: miks peab see olema täppissulam?



Kosmosesõidukite disain järgib nelja põhiprintsiipi:kerge, kõrge töökindlus, pikk eluiga ja vastupidavus äärmuslikele keskkondadele.Tavalised materjalid ei saa neid nõudeid üheaegselt täita. Seetõttu on insenerid pöördunud täppissulamite poole"Mõeldud funktsiooniks."



Navigatsiooni- ja juhtimissüsteemid on lennuki "aju" ja "väikeaju". Nad peavad:



• Absoluutselt täpne andur:Mõõteelementide füüsikalised omadused peavad jääma äärmiselt stabiilseks ja väljundsignaal ei tohi triivida, olenemata välistemperatuuri drastilistest muutustest (-55 kraadist suurel kõrgusel kuni +85 kraadini otsese päikesevalguse käes).
• Täiesti tundlik vastus:Neil peab olema äärmiselt kõrge tundlikkus nõrkadele signaalidele (nagu muutused Maa magnetväljas või minutilised kiirendused).
• Pikemas perspektiivis täiesti usaldusväärne:Nende jõudlus ei tohi halveneda kümneid tuhandeid tunde kestva vibratsiooni ja šoki tingimustes.
• Täiesti vaikne:Need ei tohi tekitada hajuvaid magnetvälju, mis häirivad teiste täppiselektrooniliste komponentide tööd.



Tavalised materjalid on soojuspaisumise ja kokkutõmbumise, ebastabiilsete magnetomaduste ja elastsuse kõikumiste tõttu täiesti sobimatud.Ainus lahendus on täppissulamid.



Neli võtmesulamikategooriat ja hanketuum



(Teie kasutusjuhend)



Selle süsteemi riistvara nurgakivi moodustavad järgmised neli tüüpi sulamid. Nende hankimisel tuleb arvestada nende ainulaadsete toimivusomadustega.

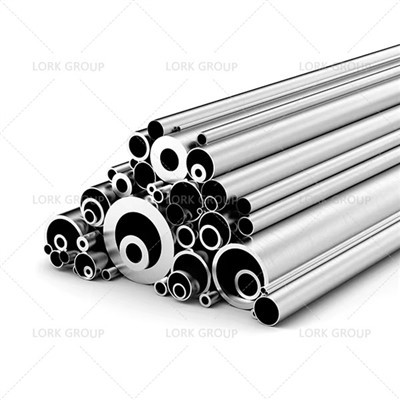

1. Konstantse-elastsusega sulam - Inertsiaalsete seadmete "südame" materjal



• Esinduslikud palgaastmed: Ni{0}}Span C (UNS K94610), Elinvar,kodune3J58.
• Peamised rakendused: güroskoopi resonantskiired, kiirendusmõõturi painduvad pendlid, täppisvedrud.
• Põhilised füüsikalised omadused: elastsusmooduli temperatuuritegur läheneb nullile.







Hanke tehnilise lepingu nõutavad punktid:

 "Materjali elastsusmooduli (E) muutumise kiirus temperatuurivahemikus-55 kraadi kuni +85 kraadi, i.e., elastsusmooduli E temperatuuritegur, mis on väiksem või võrdne |±5| × 10⁻⁶/ kraad ." (Mida väiksem väärtus, seda kõrgem on hinne ja kallim hind.)



Nõutav dokument: E täieliku{0}}temperatuurivahemiku katsekõvera aruanne(väljastanud tarnija või volitatud kolmas isik).

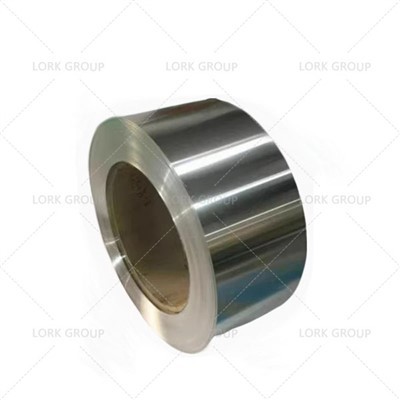

2. Pehmed magnetsulamid - Magnetandurite "hinge" materjal



• Esinduslikud palgaastmed:

Suure läbilaskvusega tüüp: 1J79 (Permalloy), 1J85 (Super Permalloy)- Kasutatakse fluxgate andurites ja suure-tundlikkusega magnetvarjestuses.

Kõrge küllastusega magnetismi tüüp: 1J22 (kõrge-küllastusega raud-koobalt-vanadium)- Kasutatakse pöördemomendi muundurites ja väikestes mootoripostides tugeva magnetvälja tagamiseks.

• Põhilised füüsikalised omadused: ülikõrge läbilaskvus (μ) ja äärmiselt madal koertsitiivsus (Hc).





Hanke tehnilises lepingus nõutavad tingimused:

 Nõrga alalisvooluvälja (H=0.4 A/m) allesialgne läbilaskvus μi 80 000 või suurem; koertsitiivsus Hc Väiksem või võrdne 1,2 A/m." (Võttes näiteks Permalloy - 1J79)



Nõutavad dokumendid: alalisvoolu magnetiseerimiskõverate (B-H) ja läbilaskvuskõverate (μ-H) täielikud katsearuanded.

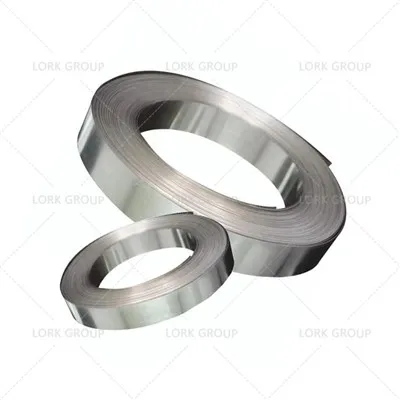

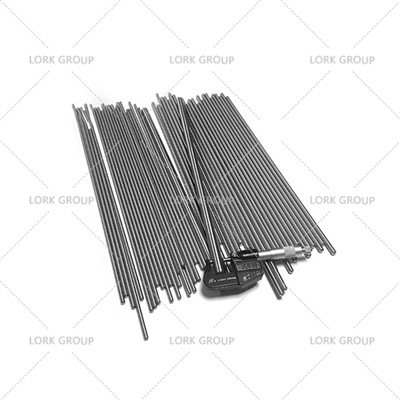

3. Madala paisumis-/tihendussulamid - Vaakumseadmete "skeleti" materjal



• Tüüpilised klassid: Invar (UNS K93600), sulam 52 (UNS K94600), sulam 42 (UNS K94100).
• Peamised rakendused:Hermeetiliselt suletudklaas ja keraamika;aastal kasutatudgüroskoopide korpuste, resonantsõõnsuste ja laseraluste tootmine. Tagab metalli ja isoleermaterjalide sünkroonse paisumise ja kokkutõmbumise temperatuurimuutuste ajal, vältides pingest{1}}indutseeritud pragunemist või lekkimist.
• Põhilised füüsikalised omadused: soojuspaisumistegur (CTE), mis sobib hästi sobivate materjalidega (nt alumiiniumoksiidkeraamika).





Hanke tehniline leping peab sisaldama järgmist punkti:

 "Materjali keskmine soojuspaisumise koefitsient temperatuurivahemikus25 kraadi kuni 450 kraadi, peab ühtima XX klassi alumiiniumoksiidi keraamika omaga, mille CTE =(sihtväärtus ± 0,5) × 10⁻⁶/kraad."



Nõutav dokument: CTE katsearuanne, täpsustades sobiva keraamilise klassi.

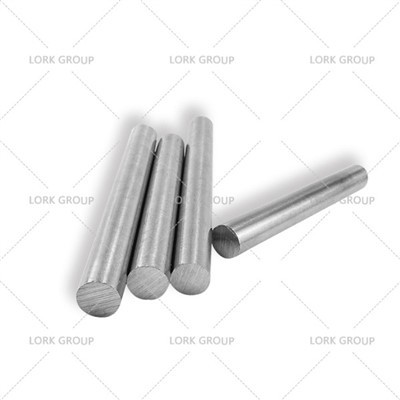

4. Kõrge-elastsus, kõrge-väsimus-tugevusega sulamid - täiturmehhanismide kõõlusmaterjal



• Tüüpilised klassid: sademega{0}}karastuv roostevaba teras(e.g., 17-4 PH, 15-5 PH, kohandatud 450), ülitugevad -koobalt-põhised/nikli-põhised sulamid(e.g.,MP35N).
• Peamised rakendused:Täpsusvedrud, membraanid ja väikesed täiturmehhanismi võllid servoklappides. Nõuded hõlmavad vastupidavust väsimusele ja deformatsioonile kõrgel-sagedusel,lühikese käiguga-tsükliline laadimine miljonite tsüklite jaoks.
• Peamised mehaanilised omadused: kõrge voolavuspiir, üli-kõrge väsimuspiir.







Hanke tehnilise lepingu nõutavad punktid:

 "Materjal,H900 vananemistingimustes on voolavuspiir Rp0,2 suurem või võrdne 1200 MPa; javäsimustugevuse (S-N kõver) andmed 10⁷ tsükli juurestuleb pakkuda."



Nõutavad dokumendid:Mehaaniliste omaduste aruanne javäsimustesti andmed(kui see on saadaval).



Tarnijate valiku ja kvaliteedikontrolli reeglid



(Teie tulemüür ja meie arsenal)



1. Seda tüüpi materjalide hankimisel on tarnija kvalifikatsioon 100 korda olulisem kui hind.



Tarnija künnised (kõik on olulised):



• AS9100 sertifikaat:Lennunduse kvaliteedisüsteem, sissepääsupilet. (Lork Group on selle sertifikaadi saanud.)
• OEM-i heakskiidetud tarnija:Peab olema ettevõte, mis on kantud AVIC-i, COMAC-i või suurte rahvusvaheliste lennundustootjate kvalifitseeritud tarnijate nimekirja.
• NADCAP sertifikaat:Sulamite puhul, mis hõlmavad eriprotsesse (nagu vaakumkuumtöötlemine, kaitsva atmosfääri kuumtöötlus), peaksid tarnijad omama NADCAP-i sertifikaati. See on rahvusvahelise lennundustööstuse "kuldstandard".
• Puhas sulamisvõime:Peab kasutama vaakumi induktsioonsulatusmeetodit (VIM) või täiustatud protsesse, et tagada materjalis äärmiselt madal lisandite (hapnik, väävel, fosfor) sisaldus. Lisandid on jõudluse stabiilsuse tapjad.



Lork Group uurib endiselt aktiivselt kosmosetööstuse materjalide tarnimiseks vajalikke sertifikaate ja kvalifikatsioone. Kuna väga vähesed tarnijad vastavad kõigile ülaltoodud kriteeriumidele, loodab Lork Group jätkuvalt süvendada koostööd ülemaailmsete klientidega lennundustööstuses ja õppida arendama asjakohasemaid kvalifikatsioone.



2. Kvaliteedi testimise ja kontrollimise protsess (mitte-kompromissi):



• Esimene artikli ülevaatus:Esialgseks koostööks on vaja väikese partii ostmist ja materjal tuleb esitada riiklikult tunnustatud või kosmosetööstuse{0}}tunnustatud autoriteetsele testimisasutusele(näiteks: Pekingi lennundusmaterjalide instituut, Hiina lahingumoonatööstuse rühma XX uurimisinstituudi materjalikatsetuskeskus)täielik -jõudlus, hävitav testimine. Testimisprogramm peab hõlmama ülalnimetatud põhilisi füüsikalisi omadusi.
• Partii kinnitamine:Iga materjalipartiiga peab olema kaasas tarnija täielik katsearuanne. Sa peadviima perioodiliselt läbi kolmanda osapoole{0}}kinnitusteste(nt iga 3-5 partii järel), et luua seiremehhanism.
• Jälgitavus:Alates"ahju number"juurde"kuumtöötluse partii number"sinu juurde"lao sisenemise number,"kogu protsess peab olema selgelt jälgitav tervikliku dokumentatsiooniahelaga. See on ainus alus rikete analüüsiks ja probleemide korral isoleerimiseks.



3. Lepingu ja läbirääkimiste põhipunktid:



• Esiteks tehniline kokkulepe:Lisage lepingu lisadena kõik ülaltoodud toimivusnõuded, testimismeetodid, vastuvõtukriteeriumid ja dokumentide loendid, millel on võrdne õiguslik mõju.
• Toimivusgarantii ja nõuded:Määrake selgelt tarnija nõuded"tehnilise nullimise" vastutus ja täieliku hüvitamise klauslidkui on tõestatud, et materjalid ei vasta hilisema töötlemise või kasutamise käigus kokkulepitud toimivusele.
• Nõustuge kõrgete kuludega:Nende äärmuslike jõudluste saavutamine toob kaasa äärmiselt kõrged protsessikulud. Läbirääkimistel tuleks keskenduda"jõudluse järjepidevuse tagatised"ja"tehnilise teeninduse tugi"selle asemel, et lihtsalt hindu langetada.



Lennundustööstuse täppissulamite hankimisel mängite teie rolli"Lennukõlblikkuse ja usaldusväärsuse järelevalveametnike esimene rida."Protsessi rangus kaalub üles väikesed hinnaerinevused.
