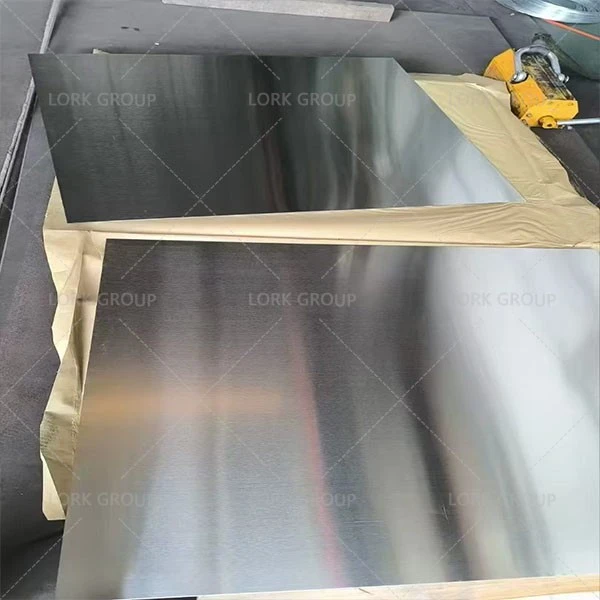

Moly Permalloy plaat (1J85, UNS N14080)
Toodete kirjeldus
Ni80Mo5|Kõrge-läbilaskvusega Fe-Ni pehme magnetiline täppissulam|ASTM A753 sulam 4 | 1J85
1J85 on Hiina "Super Permalloy"-kõrge-läbilaskvusega rauast-nikli pehme magnetilise täppissulami lipulaev. See vastab nii GB/T 32286.1-2015 kui ka GB/T 14986 standarditele ning on klassifitseeritud täppissulamite perekonda kui "üli-kõrge algläbilaskvusega raua-nikli sulam" (kaubanduslik nimetus Ni80Mo5).
Nikli põhikomponendina sisaldab sulam molübdeeni, et optimeerida selle magnetdomeeni struktuuri. Rangelt kontrollitud sulatus-, kuumtöötlemis- ja magnetomaduste häälestamisprotsesside abil saavutab see üli-kõrge algläbilaskvuse, madala koertsitiivsuse, väikesed kaod ja suurepärase reageerimisvõime nõrkadele magnetväljadele.
Moly Permalloy lehte kasutatakse peamiselt suure-tundlikkusega magnetkomponentide, täpsete magnetvarjestusstruktuuride, trafosüdamike, instrumenditrafosüdamike ja nõrga-signaali tuvastamise seadmete tootmiseks. see toimib olulise pehme magnetmaterjalina elektroonika-, elektri-, kosmose-, telekommunikatsiooni- ja täppisseadmete sektorites.
Materjali valiku juhend
1J85 (Permalloy) ja 1J79 (Permalloy) on mõlemad kõrge-nikli, raua-nikli-molübdeeni pehmed magnetilised täppissulamid; mõlemal on kõrge magnetiline läbilaskvus, madal koertsitiivsus ja suurepärane reageerimisvõime nõrkadele magnetväljadele, muutes need hankimise ja rakendamise ajal kergesti segi.
Peamised erinevused nende kahe materjali vahel seisnevad nende molübdeenisisalduses, magnetiliste omaduste tasemes ja rakenduse fookuses.
|
Üksus |
1J79 (Permalloy 80) | 1J85 (Permalloy) |
|
Rahvusvaheline nimetus |
Ni79Mo4 | Ni80Mo5 |
|
Sulami süsteem |
Ni-Fe-Mo | Ni-Fe-Mo |
|
Nikkel (Ni) Sisu |
78.5-80.0% | 79.0-81.0% |
|
Molübdeeni (Mo) sisaldus |
3.8-4.1% | 4.8-5.2% |
|
Magnetiliste omaduste omadused |
Kõrge läbilaskvus, suurepärane üldine jõudlus | Suurem esialgne läbilaskvus, väiksem koertsitiivsus |
|
Kuumtöötluse nõuded |
Läbib vaakumniilimise või magnetvälja kuumtöötluse | Tavaliselt läbib see range vaakummagnetvälja lõõmutamise |
|
Peamised rakendused |
Trafod, instrumenditrafod, andurid, magnetvõimendid | Üli-kõrge tundlikkusega magnetsüdamikud, suure-jõudlusega magnetvarjestus |
Võrreldes mudeliga 1J79 on 1J85 molübdeenisisaldus suurem; Ni-Mo suhet veelgi optimeerides saavutab materjal madalama magnetokristallilise anisotroopia, tagades seeläbi suurema esialgse läbilaskvuse ja parema reageerimisvõime nõrkadele magnetväljadele.
1J85 sobib paremini rakenduste jaoks, mis nõuavad ülimat magnetilist jõudlust, nagu ülitäpne-magnetiline varjestus, kõrge-tundlikkusega magnetandurid ja ülimadala signaali tuvastamine.
1J79 sobib paremini rakenduste jaoks, mis nõuavad omaduste tasakaalu; pakkudes head magnetilist jõudlust koos kulutõhusa töötlemisega{2}}, kasutatakse seda laialdaselt standardsetes täppismagnetsüdamike, instrumenditrafodes, releedes ja jõutrafodes.

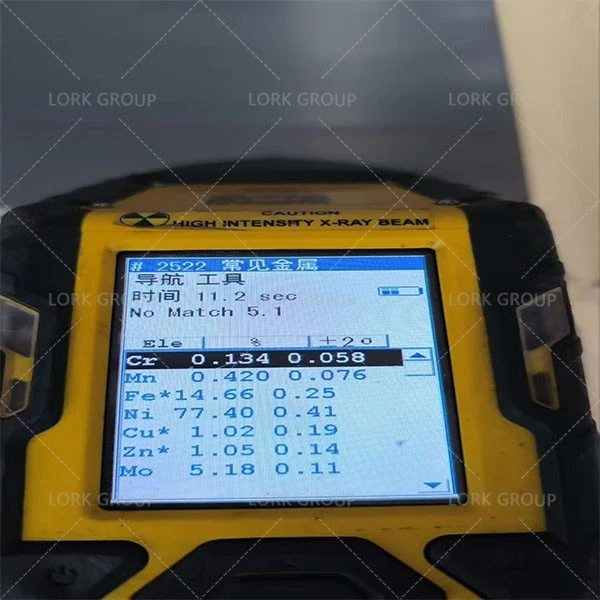

Keemiline koostis
| element | Ni | Mo | Fe | Mn | Si | Cu | C | P | S |
|---|---|---|---|---|---|---|---|---|---|
| sisu (%) | 79.00–81.00 | 4.80–5.20 | puhata | 0.30–0.60 | 0.15–0.30 | max0.20 | max0.03 | max0,02 | max0,02 |
Andmed põhinevad GB/T 32286.1-2015 / UNS N14080 spetsifikatsioonil.
Süsiniku ja lisandite kontrollimise kriitiline tähtsus: ebapuhtuselemendid, nagu süsinik, väävel ja fosfor, on rangelt piiratud. Kui tasemed ületavad standardseid lävesid, sadestuvad need elemendid mitte-magnetiliste karbiididena või tera piiridel, "kinnitades" magnetdomeeni seinu; see kahjustab tõsiselt magnetilist läbilaskvust ja vähendab drastiliselt materjali tundlikkust nõrkade magnetväljade suhtes.
Magnetilised jõudlusparameetrid
Lõõmutatud olekus valmistoote tüüpilised spetsifikatsioonid
Esialgne läbilaskvus (μi)
Suurem või võrdne 37,5 mH/m
Maksimaalne läbilaskvus (μm)
Suurem või võrdne 187,5 mH/m
Koertsitiivsus (Hc)
Vähem kui 1,6 A/m või sellega võrdne
Küllastumise magnetinduktsiooni intensiivsus (Bs)
Suurem või võrdne 0,70 T
Curie temperatuur
400 kraadi
Peamised jõudlusnäitajad
Kõrge magnetiline läbilaskvus
1J85 iseloomulik tunnus on selle erakordselt kõrge algne magnetiline läbilaskvus; see magnetiseerub kiiresti nõrkades magnetväljades ja annab suurepärase reaktsiooni nõrkadele magnetsignaalidele.
Ultra-väike koertsitiivsus ja magnetkadu
Sellel materjalil on madal hüstereesikadu ja koertsitiivsus, mis hõlbustab magnetiseerimist ja demagnetiseerimist; see vähendab tõhusalt energiakadu seadmete töötamise ajal ja suurendab magnetiliste komponentide tõhusust.
Magnetilise varjestuse võime
Kõrge magnetiline läbilaskvus võimaldab 1J85-l tõhusalt kontsentreerida ja juhtida väliseid magnetvälju, vähendades seeläbi tundlikke elektroonikakomponente mõjutavaid magnetvälja häireid.
Head töötlemisomadused
1J85 on hea plastilisusega ja seda saab töödelda õhukesteks lehtedeks, ribadeks, stantsitud osadeks ja täpseteks magnetsüdamikuteks.
Kuna aga materjali magnetilised omadused on vastuvõtlikud töötlemispingetele, on optimaalse magnetilise jõudluse taastamiseks tavaliselt pärast töötlemist nõutav pinge leevendamine{0}}.
rakendus
Elektromagnetiline varjestus
MRI magnetvarjestusruumid
madala sagedusega-magnetvälja varjestusümbrised
labori varjestusümbrised
Täpsed elektroonilised komponendid
Suure{0}}tundlikkusega relee südamikud
voolutrafod
magnetvõimendid, drosselid
kosmoselennundus
Magnetilised varjestuskomponendid avioonika jaoks
Magnetilised kaitsekonstruktsioonid navigatsioonisüsteemidele
Nõrk{0}}magnetvälja tuvastamise seadmed
